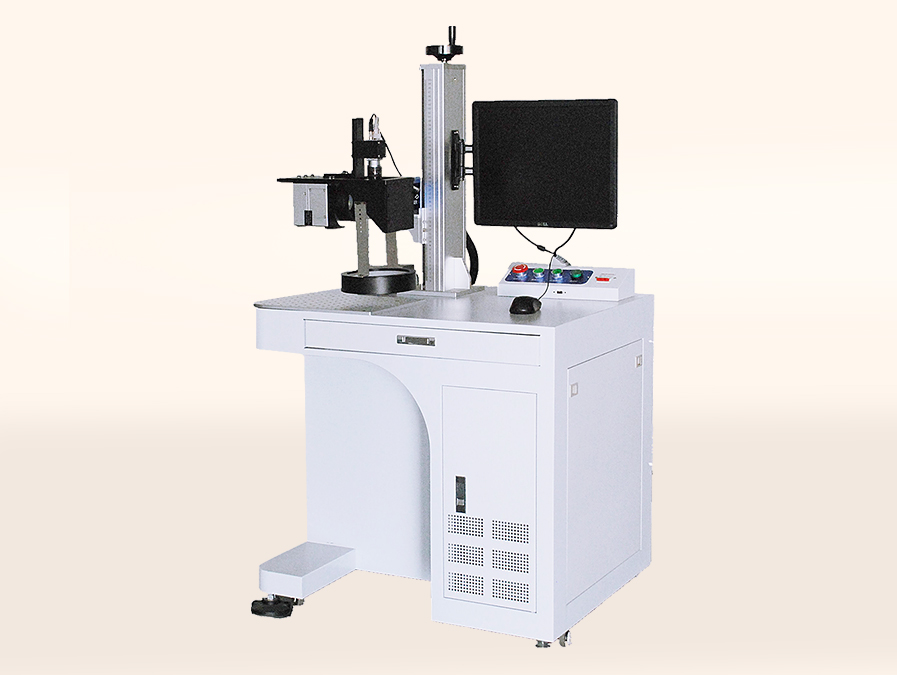

自动对位视觉激光打标机打标效果展示

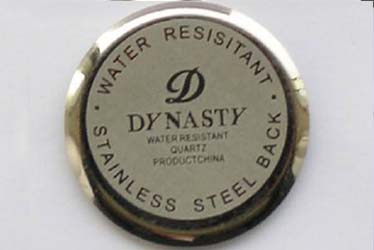

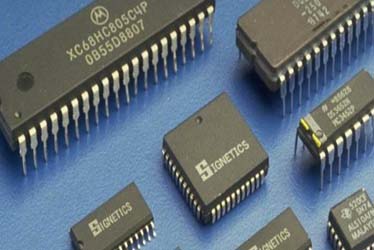

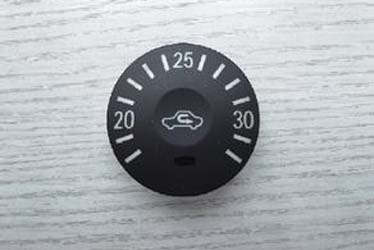

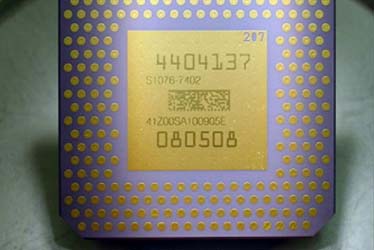

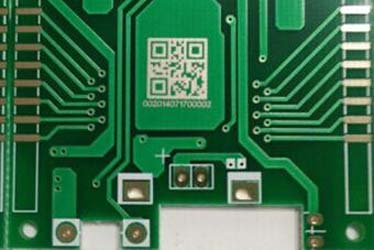

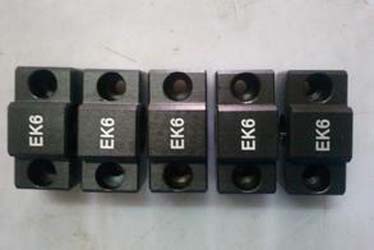

视觉激光打标机打标效果	视觉激光打标机打标效果
视觉激光打标机打标效果	视觉激光打标机打标效果
视觉激光打标机打标效果	视觉激光打标机打标效果

应用范围：

金、银、铂金、钛、不锈钢、铜等材质以及手机配件、工艺品、小五金产品的打标和雕刻。

激光打标机软件使用

本激光打标机配置的控制软件操作简单，易学易用：

1、可设计加工的简单的图形图案；

2、软件支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码；

3、灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件；

4、可以通过串口直接读取文本数据；

5、本激光打标软件可实现自动分割文本功能，可以适应复杂的加工情况；

6、强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算；

7、支持多达256支笔（图层），可以为不同对象设置不同的加工参数；

8、兼容常用图像格式（bmp,jpg,gif,tga,png,tif等）；

9、兼容常用的矢量图形（ai,dxf,dst,plt等）；

10、强大的填充功能，支持环形填充；

11、多种控制对象，用户可以自由控制系统与外部设备交互。

性能与特点

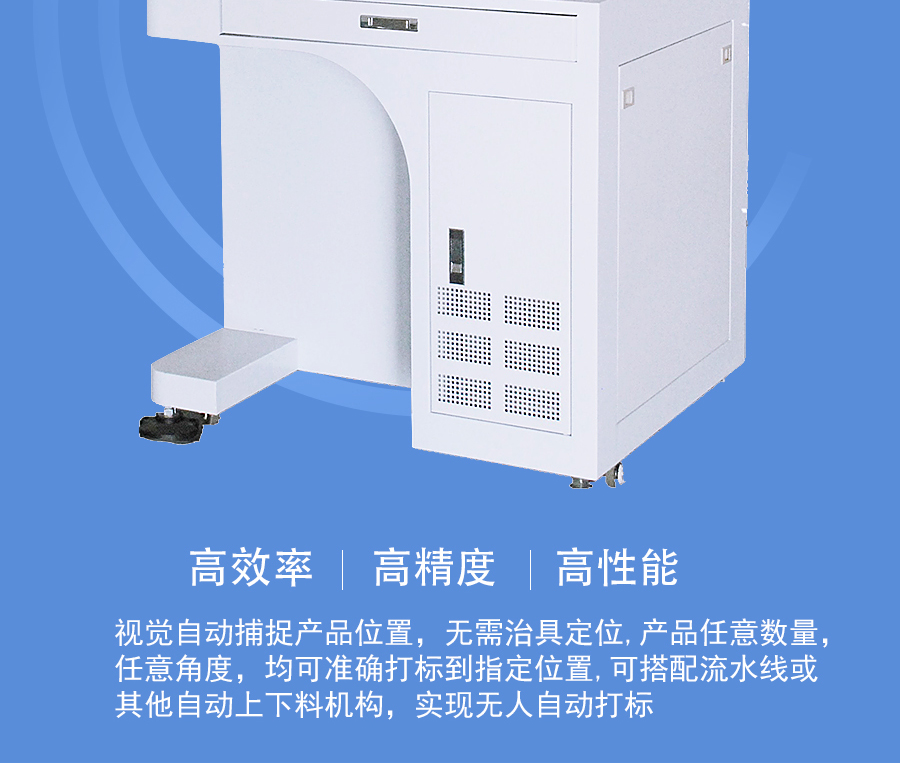

1、视觉自动捕捉产品位置，无需治具定位；

2、产品任意数量，任意角度，均可准确打标到指定位置;

3、可搭配流水线或其他自动上下料机构，节省人力，实现无人自动打标；

4、视觉定位范围可以根据产品大小设定;

5、极高的重复频率，打标速度快；极高的光学质量，实现精细打标;

6、可与光纤、CO2、半导体等各种波长的激光光路集成。

激光器和振镜

附件与耗材


		激光打标机f-θ聚焦场镜 配件描述：场镜按照波长分：1064nm场镜（也叫YAG场镜）、10.6微米场镜（也叫CO2场镜）、532nm场镜（也叫绿光场镜）、355nm场镜（也叫紫外场镜）。本机型采用的是进口1064nm激光打标机场镜，加工范围分别（单位mm）：70*70；100*100；150*150
		铝名片 配件描述：铝名片是用于调试激光打标机时测试激光的焦距和测试激光能量的工具。铝名片的外形和普通名片相仿，厚度为0.1mm，表面经过阳极氧化，由于厚度较薄，在调试焦距时，只需将铝名片放置在产品的加工面上，上下调节激光头，直至在铝名片上显示的激光能量较强时，也表面工件也处于较佳的打标焦距的高度。
		激光打标机旋转轴（可选配） 配件描述：激光打标旋转头是用于圆形产品的外圆表面激光打标，本设备软件具备振镜与旋转头3轴联动打标功能，经过多种旋转打标参数设置后，即可360°打标，如果测量产品直径准确，可以实现无缝打标，无接头。

产品参数
