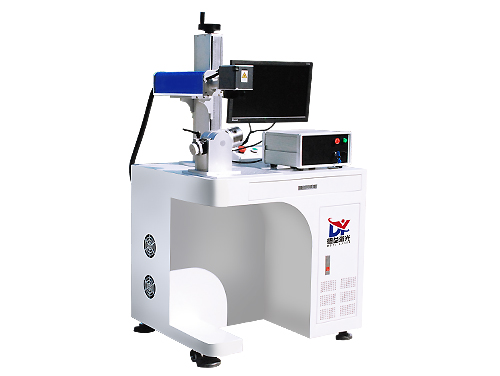

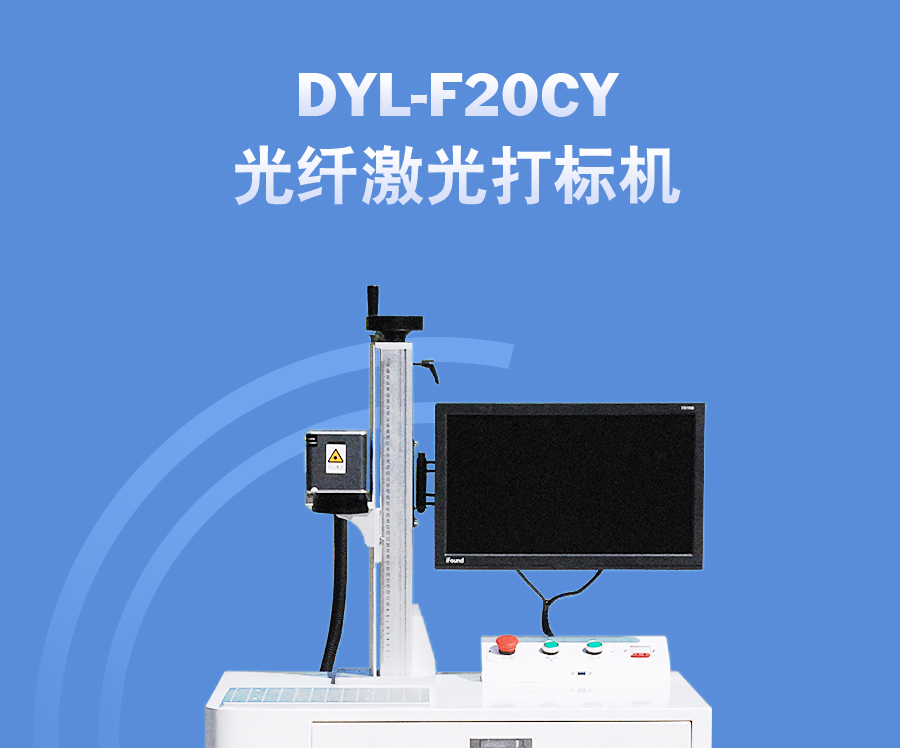

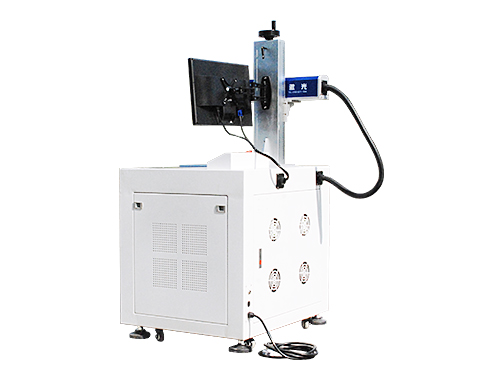

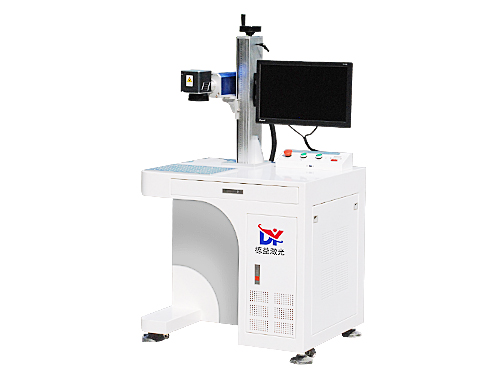

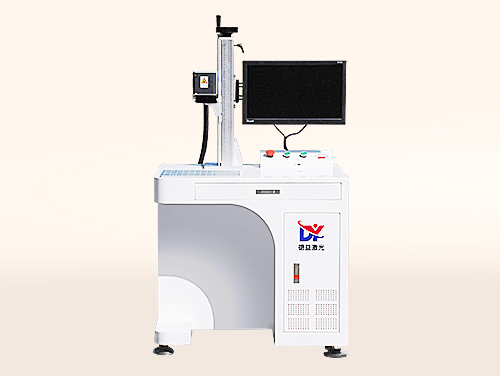

DYL-F20CY激光打标机
应用范围 汽车机械行业:金属轴承激光雕刻、钢套激光镭雕、活塞环激光打标、机床铭牌激光打标等; 电子通讯行业:键盘塑胶激光打标、电子元器件外壳激光打标
全国热线

13622369042







应用范围

汽车机械行业:金属轴承激光雕刻、钢套激光镭雕、活塞环激光打标、机床铭牌激光打标等;

电子通讯行业:键盘塑胶激光打标、电子元器件外壳激光打标、家电面板激光打标等;

五金器材行业:工具量具刻度激光打标、刀具激光打标、餐具激光雕刻、医用器械激光镭雕等;

饰扣标牌行业:箱包扣激光打标机、皮带扣激光雕刻机、金银饰品激光雕刻等;

仪表眼镜行业:金属表壳激光雕刻、眼镜架激光雕刻、仪器仪表面板激光打标等。

国产光纤激光打标机打标样品

激光打标机软件使用

本激光打标机配置的控制软件操作简单,易学易用:

1、可设计加工的简单的图形图案;

2、软件支持TrueType字体,单线字体(JSF),SHX字体,点阵字体(DMF),一维条形码和二维条形码;

3、灵活的变量文本处理,加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件;

4、可以通过串口直接读取文本数据;

5、本激光打标软件可实现自动分割文本功能,可以适应复杂的加工情况;

6、强大的节点编辑功能和图形编辑功能,可进行曲线焊接,裁剪和求交运算;

7、支持多达256支笔(图层),可以为不同对象设置不同的加工参数;

8、兼容常用图像格式(bmp,jpg,gif,tga,png,tif等);

9、兼容常用的矢量图形(ai,dxf,dst,plt等);

10、强大的填充功能,支持环形填充;

11、多种控制对象,用户可以自由控制系统与外部设备交互。



性能与特点

1、本激光打标机拥有优秀的光束质量:与传统的固体激光打标机相比,其基模输出,聚焦光斑直径不到20um。发散角仅为 半导体泵浦激光器的1/4。特别适用于精密、精细激光打标。

2、使用成本低廉:电光转换效率高达到30%,整机耗电只有600W,是灯泵浦固体激光打标机的1/10,大大节省能耗支出, 是节能环保型激光打标机;

3、免维护、长寿命:激光二极管群作为泵浦源,全封闭光路设计,不受外部恶劣环境影响;

4、激光打标加工速度快:加工速度是传统灯泵激光打标机的5倍,侧泵激光打标机的2-3倍。



半导体激光打标机激光器和振镜

附件与耗材


     激光打标机f-θ聚焦场镜
配件描述:场镜按照波长分:1064nm场镜(也叫YAG场镜)、10.6微米场镜(也叫CO2场镜)、532nm场镜(也叫绿光场镜)、355nm场镜(也叫紫外场镜)。本机型采用的是进口1064nm激光打标机场镜,加工范围分别(单位mm):70*70;100*100;150*150
     铝名片
配件描述:铝名片是用于调试激光打标机时测试激光的焦距和测试激光能量的工具。铝名片的外形和普通名片相仿,厚度为0.1mm,表面经过阳极氧化,由于厚度较薄,在调试焦距时,只需将铝名片放置在产品的加工面上,上下调节激光头,直至在铝名片上显示的激光能量较强时,也表面工件也处于较佳的打标焦距的高度。
     激光打标机旋转轴(可选配)
配件描述:激光打标旋转头是用于圆形产品的外圆表面激光打标,本设备软件具备振镜与旋转头3轴联动打标功能,经过多种旋转打标参数设置后,即可360°打标,如果测量产品直径准确,可以实现无缝打标,无接头。

产品参数
  设备型号     DYL-F20CY    DYL-F30CY / DYL-F50CY / DYL-F100CY
  功率     20W    30W / 50W / 100W
  重复频率    20—100KHz    20—100KHz
  打标范围     100×100(可选配70—250幅面    100×100(可选配70—250幅面)
  雕刻深度     ≤0.5mm    ≤0.5mm
  雕刻线速     ≤12000mm/s    ≤12000mm/s
  线宽     0.01mm    0.01mm
  字符可达     0.15mm    0.15mm
  重复精度     0.002mm    0.002mm
  供电电源     220V±10%/50Hz/5A    220V±10%/50Hz/5A
  额定功率   600W - 1500W   600W - 1500W
  外形尺寸     1000mm×600mm×1500mm    1000mm×600mm×1500mm
